Stacja elektroenergetyczna 220/110 kV Jasiniec

Przedmiotem inwestycji była budowa 8-polowej rozdzielni 400 kV GIS w układzie 2W w stacji elektroenergetycznej 220/110 kV Jasiniec w celu:

• wprowadzenia dwutorowej linii napowietrznej 400 kV Pątnów – Jasiniec
• wprowadzenia jednego toru dwutorowej linii napowietrznej 400 kV Jasiniec – Grudziądz
• zainstalowania jednego AT 400/110/15 kV o mocy 330 MVA

Realizacja prac obejmowała wszelkie sprawy formalno – prawne, projektowe i wykonawcze niezbędne do wykonania zadania, m.in.:

• realizację prac formalno – prawnych wraz z uzyskaniem służebności przesyłu i ostatecznej decyzji o pozwoleniu na budowę
• opracowanie projektów budowlanych i wykonawczych oraz dokumentacji powykonawczej
• opracowanie i realizacja Programu Komunikacji Społecznej
• wykonanie napowietrznego mostu szynowego 110 kV od AT3 do rozdzielni 110 kV wraz z budową nowego pola nr 10 na R110 kV

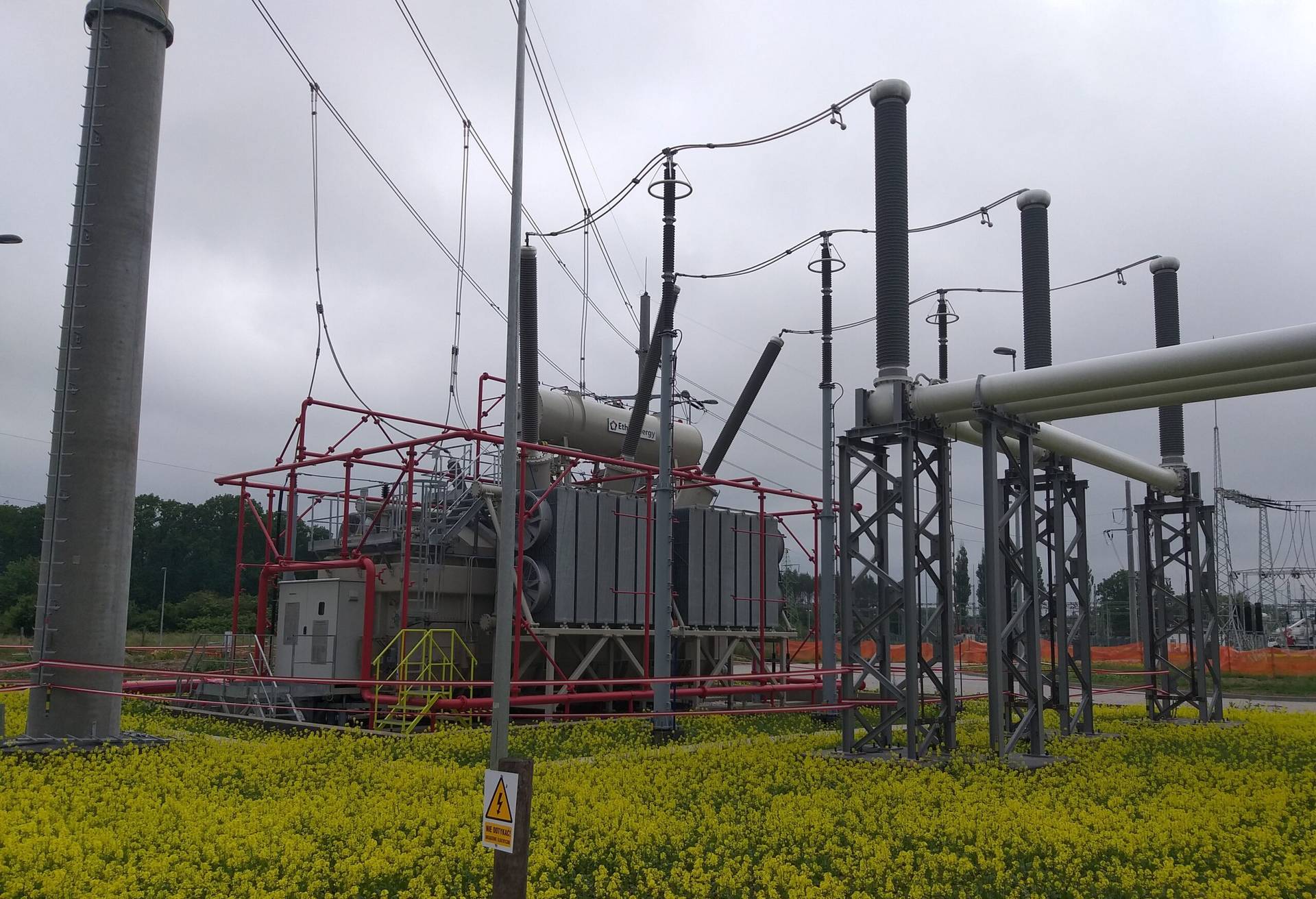

• wykonanie stanowiska pod autotransformator
• budowę budynku technologicznego wraz z instalacjami wewnętrznymi i zewnętrznymi
• budowę budynku kubaturowego – budynek pompowni wraz z instalacjami i z klatką zraszaczową na stanowisku AT3
• dostawę i montaż rozdzielnicy 400 kV GIS wraz z napełnieniem gazem SF6 i uruchomieniem
• dostawę i montaż SSiN wraz z implementacją w stacjach ościennych i ośrodkach nadrzędnych
• montaż obwodów wtórnych (m.in. EAZ, SSiN, SZR, synchronizacji, pomiarów energii, potrzeb własnych)
• potrzeby własne wraz z montażem urządzeń i aparatury, okablowania oraz baterii akumulatorów 220V DC, 48V DC oraz zasilanie napięciem gwarantowanym 230 V AC
• budowę potrzeb własnych SN/nn wraz z wykonaniem zasilania kablami SN z sieci dystrybucyjnej ENEA
• dostosowanie potrzeb własnych stacji do wymogów Kodeksu Sieci – NC ER
• montaż systemów telekomunikacyjnych
• montaż systemów ochrony technicznej stacji (SOT, instalacja p.poż, SUG)
• wykonanie drogi dojazdowej, dróg wewnętrznych, niwelacji terenu, oświetlenia terenu, odwodnienia terenu oraz ogrodzenia stacji
• wprowadzenia liniowe do stacji wraz z przebudową odcinków linii 110 kV i 15 kV, kolidujących z planowaną lokalizacją rozdzielni 400 kV
• instalację i uruchomienie traktów światłowodowych na terenie stacji i w stacjach ościennych
• rozruch i badania odbiorcze
• uzyskanie ostatecznej decyzji pozwolenia na użytkowanie

Stacja elektroenergetyczna Jasiniec, obecnie 400/220/110 kV, zlokalizowana w Bydgoszczy (województwo kujawsko-pomorskie) stanowi ważny element Krajowego Systemu Elektroenergetycznego. Znajdująca się na stacji aparatura służy do transformacji, czyli zmiany napięcia, docierającej tu energii elektrycznej. Dzięki temu zasilane są sieci dystrybucyjne, co w praktyce oznacza, poprzez sieci rozdzielcze, dostawy prądu do tysięcy odbiorców w całym kraju.

Wybudowana rozdzielnia 400 kV GIS umożliwia:

• pracę stacji jako węzła systemu elektroenergetycznego z liniami 400 kV Grudziądz – Jasiniec i Jasiniec – Pątnów, a także pracę AT3/110kV
• wprowadzenie drugiego toru dwutorowej linii napowietrznej 400 kV Jasiniec – Grudziądz (pole w zakresie rezerwy wyposażonej)
• wprowadzenie jednotorowej linii napowietrznej 400 kV Jasiniec – Bydgoszcz Zachód (pole w zakresie rezerwy wyposażonej, linia pracująca obecnie na napięciu 220 kV)
• wprowadzenie linii blokowej 400 kV z nowego bloku 430 MW planowanego do uruchomienia w EC Bydgoszcz II (pole w zakresie rezerwy niewyposażonej)
• zainstalowanie drugiego AT 400/110 kV o mocy 330 MVA (pole w zakresie rezerwy wyposażonej)

Rozdzielnię 400 kV wykonano w technologii GIS w obmiarze 8 pól (w tym trzech stanowiących rezerwę wyposażoną) i wyposażono w infrastrukturę techniczną zgodnie z obowiązującymi standardami PSE SA, w tym: system dróg umożliwiających swobodny transport i poruszanie się po terenie stacji z uwzględnieniem potrzeb transportu urządzeń i aparatury.

Udział Eltel Networks w realizacji tej inwestycji przyczynia się do wzmocnienia bezpieczeństwa energetycznego i niezawodność pracy sieci najwyższych napięć w regionie, co w praktyce oznacza stabilne zasilanie w energię elektryczną milionów odbiorców w całym kraju.
