Regulatory napięcia 15 kV

Zadanie, którego podjął się #AltergaTeam, polegało na instalacji stanowiska składającego się z trzech regulatorów 15 kV typu VR-8 w rozdzielni sieciowej (RS) Skała dla Tauron Dystrybucja S.A. w Krakowie. Nasza praca polegała na:

• sprawdzeniu całości instalacji
• zaprogramowaniu i uruchomieniu stanowiska
• oddaniu do użytkowania regulatorów
• przeprowadzeniu specjalistycznych szkoleń dla zespołów obsługujących sprzęt

Inwestor wybrał nasze rozwiązanie, ponieważ miał już wcześniejsze doświadczenie z regulatorami napięcia (które również my w przeszłości instalowaliśmy). Tym razem chciał skorzystać z oferty nowego, bardziej atrakcyjnego cenowo producenta, z którym współpracuje Alterga.

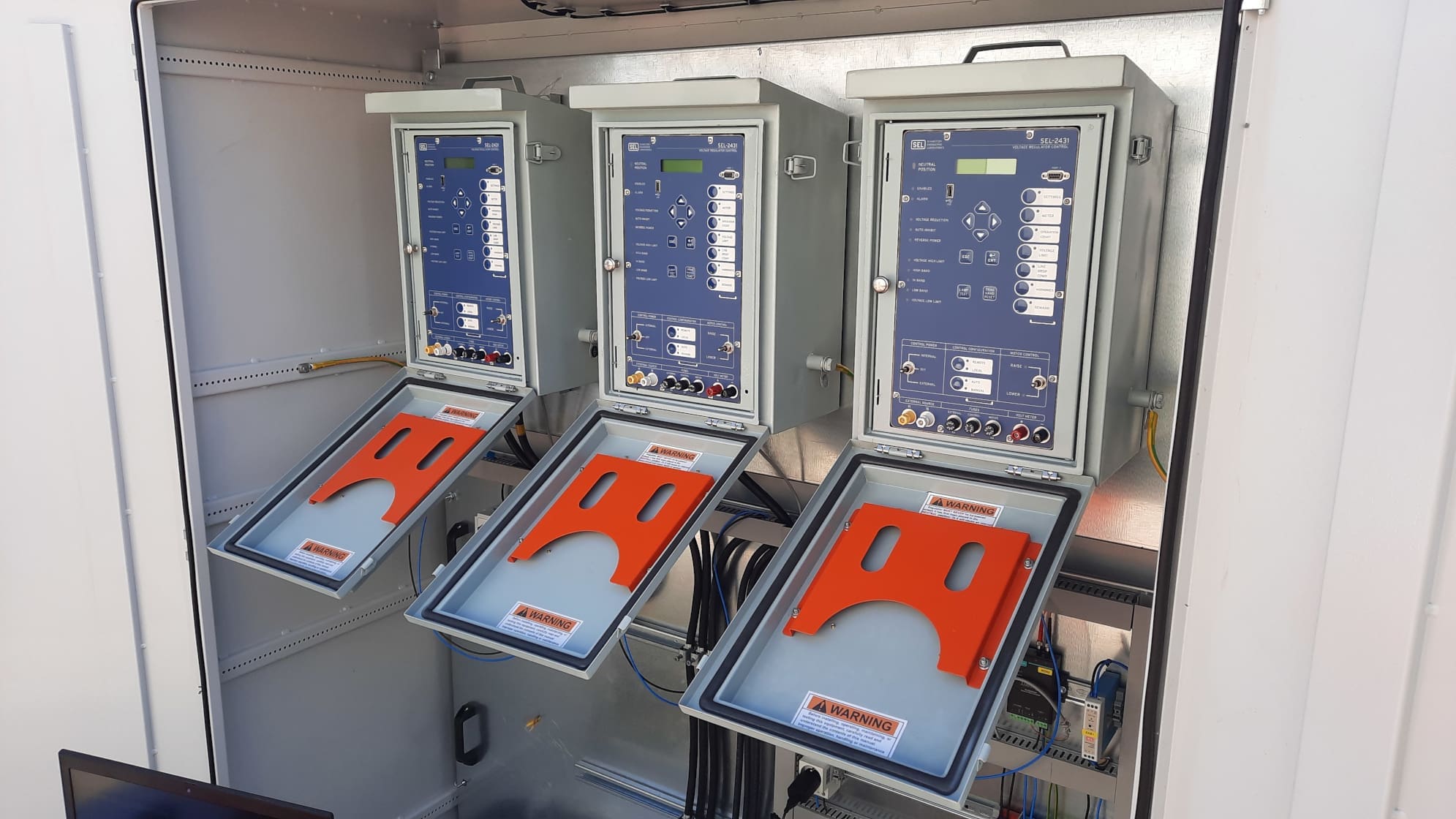

Dla nas był to pierwszy montaż i uruchomienie stanowiska regulatorów napięcia w oparciu o nowy typ regulatorów i sterowników. Szczególnym wyzwaniem było odpowiednie oprogramowanie sterowników, które okazało się całkowicie odmienne od rozwiązań, z którymi mieliśmy wcześniej do czynienia. Również przełącznik zaczepów był inny niż te, które do tej pory montowaliśmy.

Jednakże, #AltergaTeam zawsze rozwiązuje każde skomplikowane zadanie. Po odpowiedniej analizie sytuacji oraz identyfikacji dostępnych opcji postepowania, wybraliśmy najlepsze rozwiązanie, które w pełni spełniło oczekiwania naszego klienta.

Efektem naszych działań było uruchomienie i oddanie do pracy w pełni funkcjonalnego stanowiska regulacji napięcia 15 kV. Jest to obiekt pracujący w sposób automatyczny, z możliwością nadzoru i współpracy z systemem SCADA.

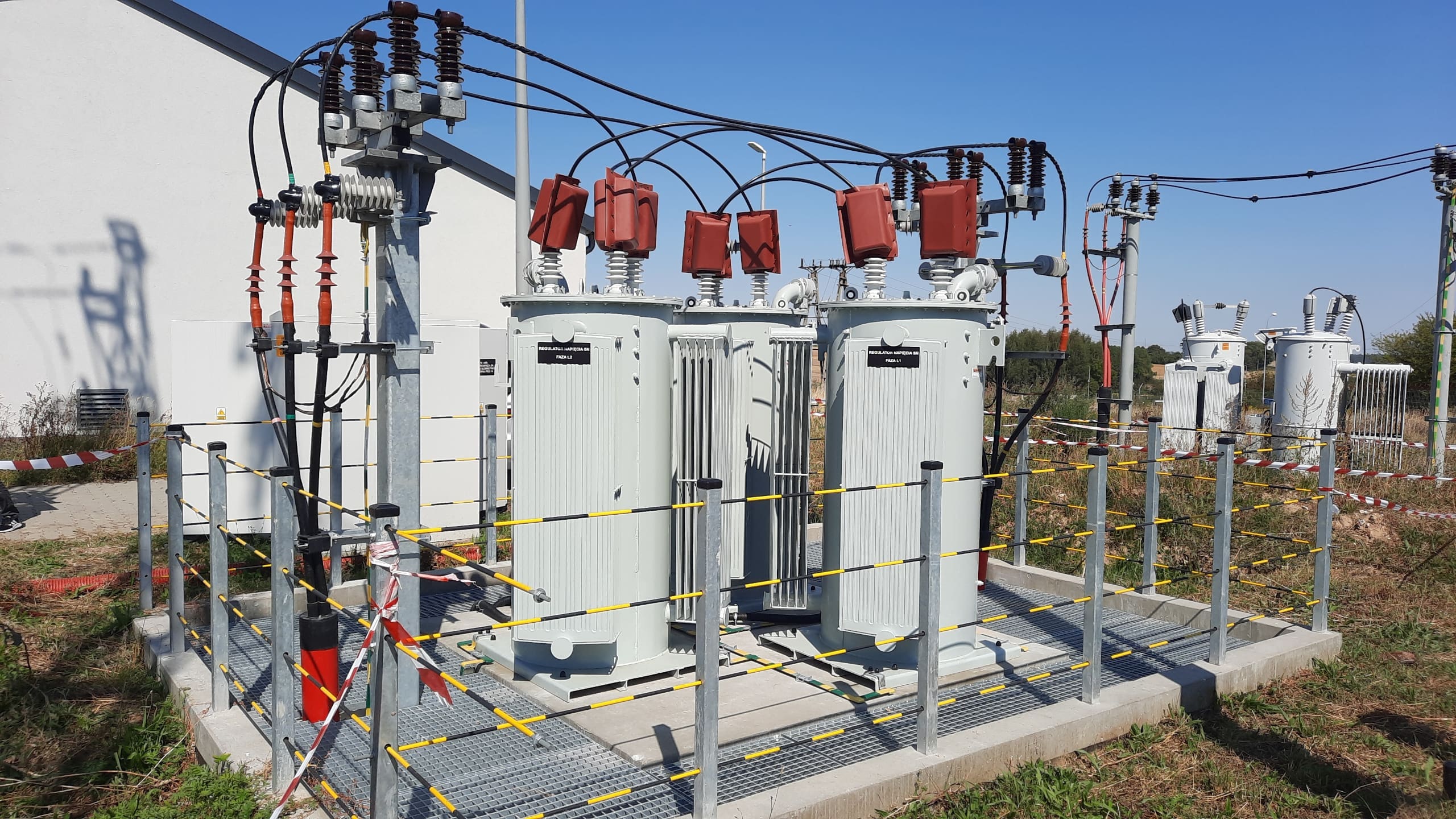

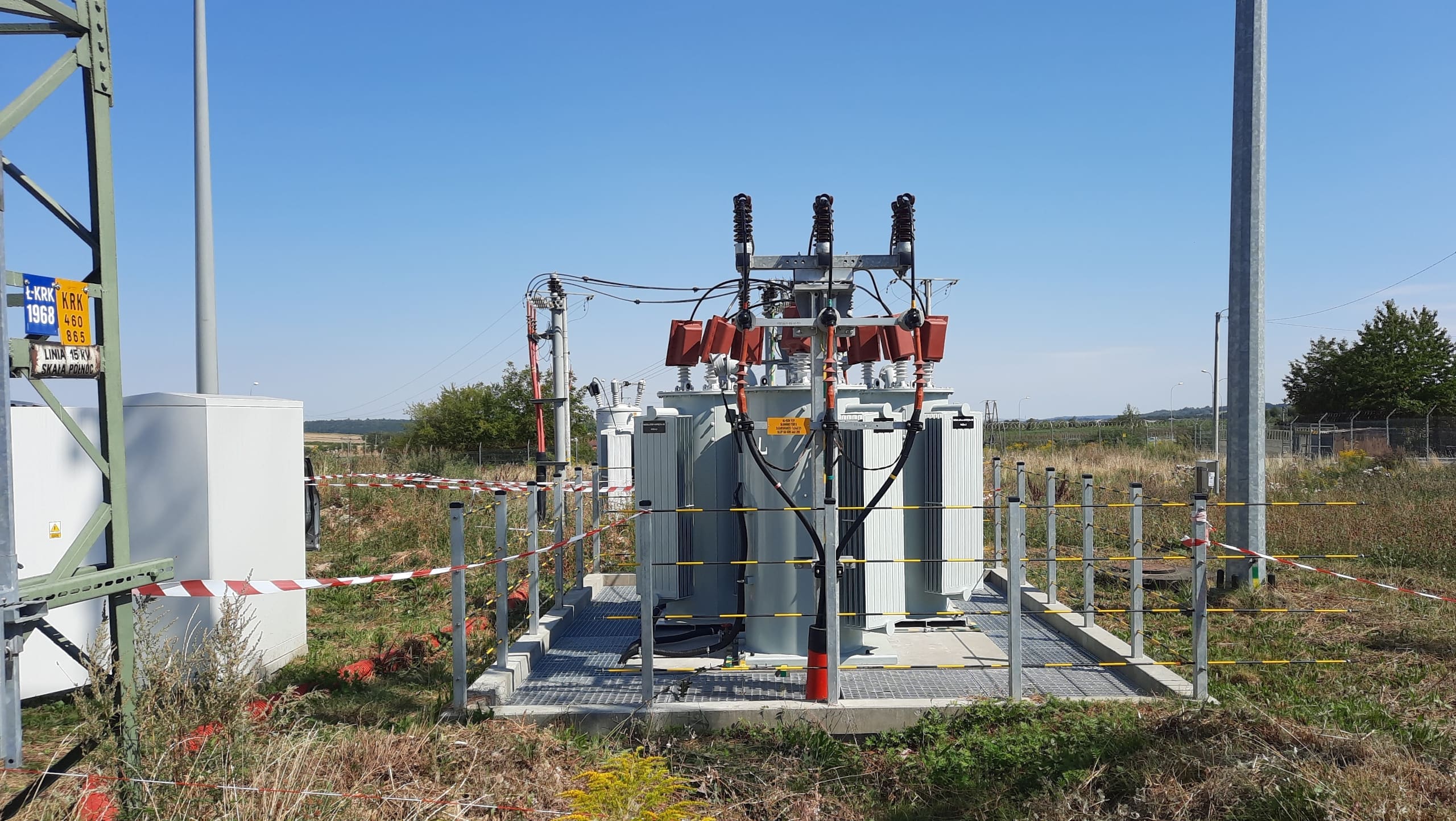

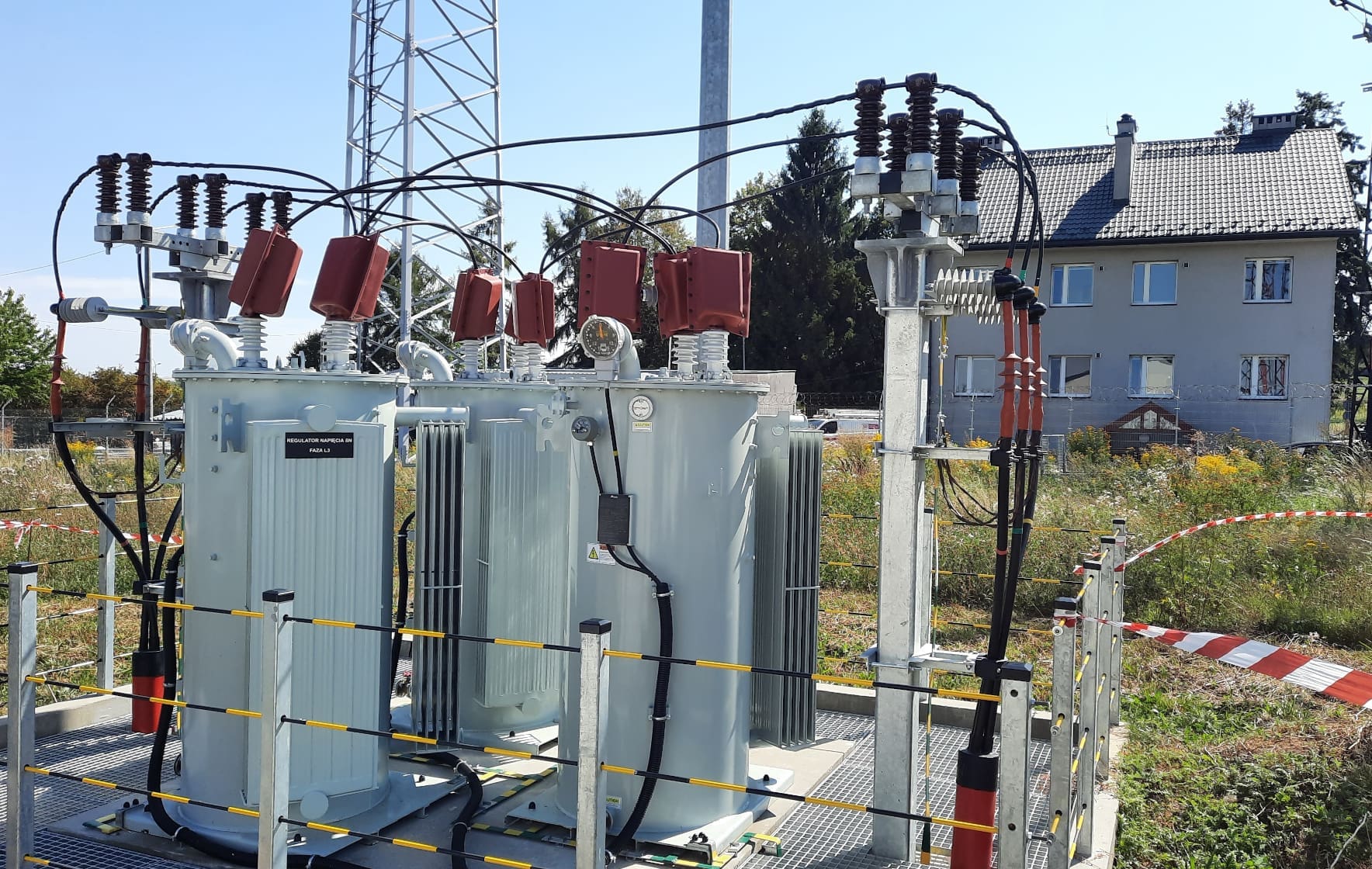

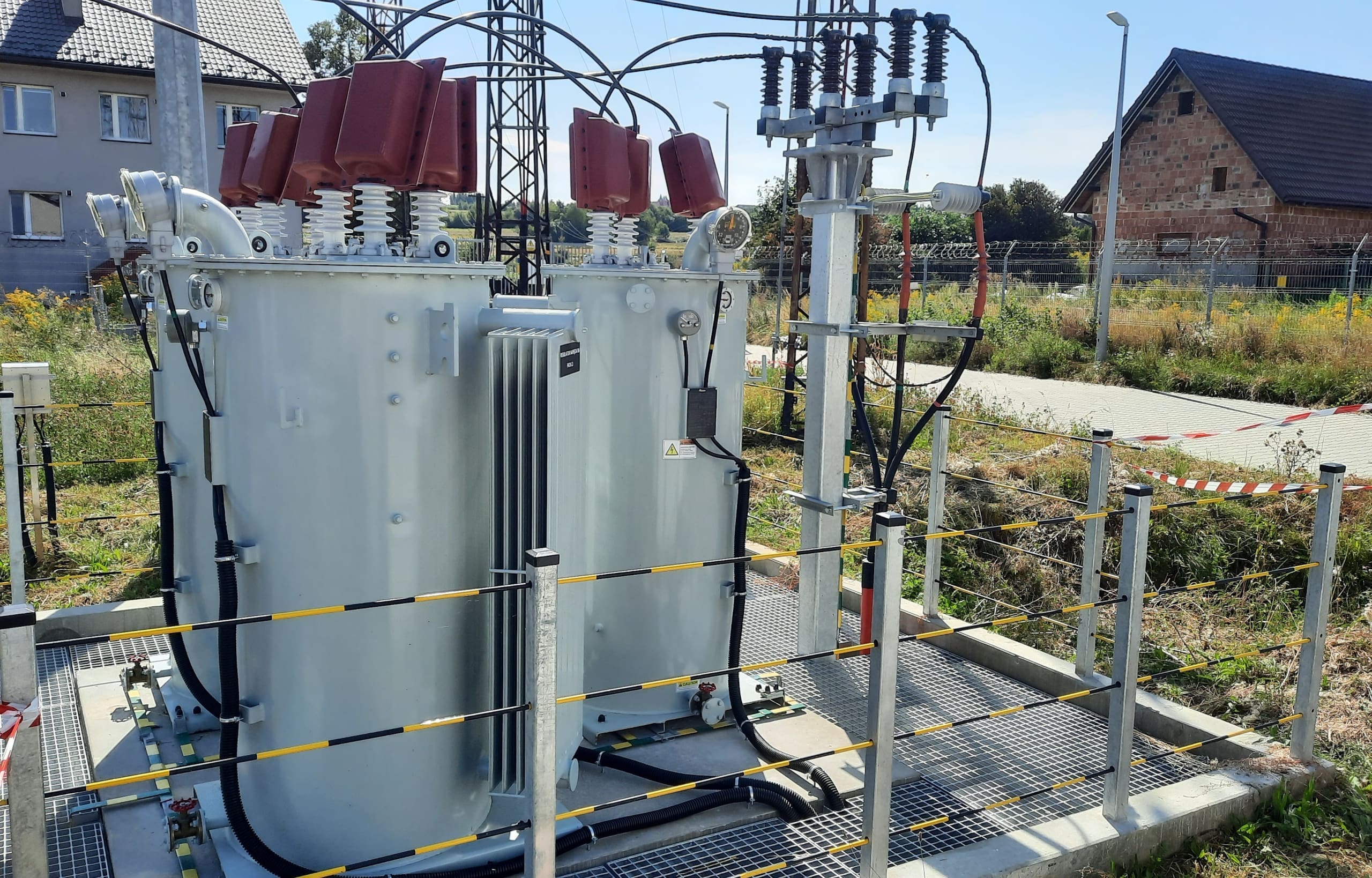

Zainstalowane stanowisko regulatorów VR-8 w RS Skała wykonane zostało jako posadowione na fundamencie na terenie rozdzielni sieciowej. Składa się z trzech regulatorów o prądzie znamionowym 400 A połączonych w układ trójkąta. Całkowita moc tych urządzeń to ok. 10 MVA. Maksymalny zakres regulacji napięcia zapewniany przez regulatory to +/- 15% napięcia wejściowego.

Biorąc pod uwagę, że miejscowość Skała nie posiada zasilania przez linię energetyczną 110 kV, jest to niezwykle ważna funkcjonalność ze względu na znaczne obciążenie oraz długości linii zasilających 15 kV i występujące spadki napięcia. Dodatkowo, sterowniki zamontowanych regulatorów napięcia mogą zapewniać odpowiednie poziomy napięć przy współpracy z zainstalowanymi źródłami OZE.

Zastosowane rozwiązanie przyczyni się do znacznej poprawy warunków napięciowych w miejscowości Skała oraz wyraźnego wzrostu bezpieczeństwa energetycznego w okolicy.
